發電機組主要性能指標

1. 發電機組主要性能的定義

（1）電壓整定范圍。指發電機組在額定轉速空載時，調節磁場變阻器或電位器使電壓達
最大值和最小值的范圍。發電機組并入電網時，電壓整定達不到一定范圍，并網便無法 實現。

(2) 穩態電壓調整率。指從空載到額定負載的所有負載下，穩態電壓的變化率，用δ_u表示。它反映發電機的恒壓精度，其計算公式為：

式中，U為額定電壓或95%額定電壓；U₁為從空載到額定負載的穩定電壓。

(3) 瞬態電壓調整率。指發電機組空載，轉速與電壓為額定值時，突加規定負載，然后

突甩負載的整個過程中，瞬時電壓變化率，

用δ_us表示。

它反映發電機的動態能力，其計算 公式為：

式中，U為額定電壓；U_S,為負載突變時的瞬時電壓最大值和最小值(取三相平均值)。

(4) 電壓穩定時間。指電壓從負載突變到電壓恢復至穩定電壓的(1 士3%)范圍所需的 時間。

(5) 穩態頻率調整率。指負載變化前后，發電機組穩定頻率的差值與額定頻率的比值， 用百分比表示，即

式中，f_s。為負載變化前的頻率；f₁,為負載變化后的穩定頻率大值(或最小值)，按相對于 負載變化前頻率差值大的計算；f為額定頻率。

(6) 瞬態頻率調整率。指發電機組負載突變時的瞬時頻率與負載變化前頻率的差值與額 定頻率的比值，用百分比表示，即

式中，f_s為負載突變時的瞬時頻率最大值(或最小值〉，按相對于負載變化前頻率差值大的 計算。

(7) 壓波動率。指發電機組在負載不變時電壓波動的程度，用百分比表示，即

式中，U_Bmax為負載不變時的最高電壓；U_Bmin為負載不變時的最低電壓。U_Bmax和U_Bmin取同一 負載下同一次測量的最大值和最小值。一般發電機組額定電壓下電壓波動率<1. 5%。

(8) 頻率波動率。指發電機組在負載不變時頻率波動的程度，用百分比表示，即

式中，?_Bmax為負載不變時的最高電壓；?_Bmin為負載不變時的最低電壓。?_Bmax和?_Bmin取同一負 載下同一次測埴的最大值和最小值。

(9> 線電壓波形正弦性畸變率。指線電壓基波以外的各次諧波電壓平方和的均方根值與 基波電壓比值的百分?jǐn)?shù)，用Ku表示。電壓波形畸變率小，意味著輸出的電壓質量好。其計 算公式為：

式中，U₁為基波電壓有效值＞ 1/?U_n為n次諧波電壓有效值。

（10） 溫升。指發電機在額定工況下運行至熱穩定時，各繞組溫度升高值，用θ表示。 溫升過高.意味著發電機的使用壽命將縮短。其計算公式為：

式中，R₂為熱態穩定時繞組電阻；R₁,為冷態時繞組電阻；t₁為冷態時繞組溫度；t₂為熱態 穩定時冷卻介質溫度。

（11） 三相不對稱負載時電壓偏差。指發電機組承受的三相不對稱負載中任二相電流之 差不超過額定電流的25%,且最大一相電流不超過額定值時，三相電壓最大值（或最小值） 與三相電壓平均值之差與該平均值之比的百分?jǐn)?shù).用Af/表示。其計算公式為：

式中， U_max(U_min)為三相線電壓最大值（最小值）；Ucp為三相線電壓平均值。

（12） 冷熱態電壓變化。指發電機組在額定工作狀況下，從冷態到熱態時電壓變化率. 用ΔU；表示。變化率小，意味著從冷態到熱態時電壓穩定性好。其計算公式為：

式中，U冷為發電機冷態時線電壓；U熱為發電機熱態時線電壓；U為發電機額定電壓。

（13） 噪聲。指距發電機組lm處測得的聲壓級數值。發電機組的噪聲按A計數聲功率 級考核。噪聲大，意味著對環境污染大。

（14） 振動。指發電機組的振動幅值，發電機組按振動速度有效值考核。振動大，發電 機組無法正常運行，也使發電機組使用壽命縮短。

2.發電機組主要技術性能指標

技術性能指標是衡量發電機組質最水平的重要依據，單相和二相交流發電機組主要技術 性能指標見表1-1。

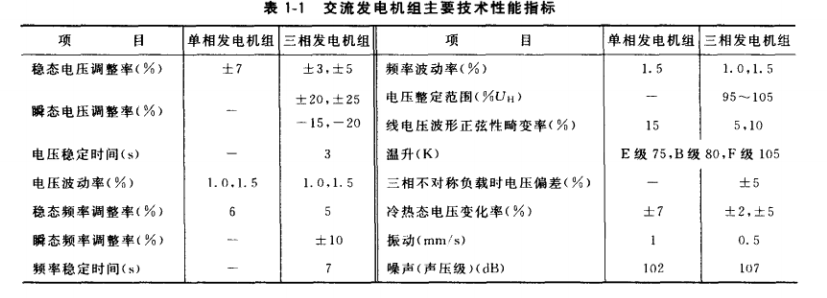

表M 交流發電機組主要技術性能指標
